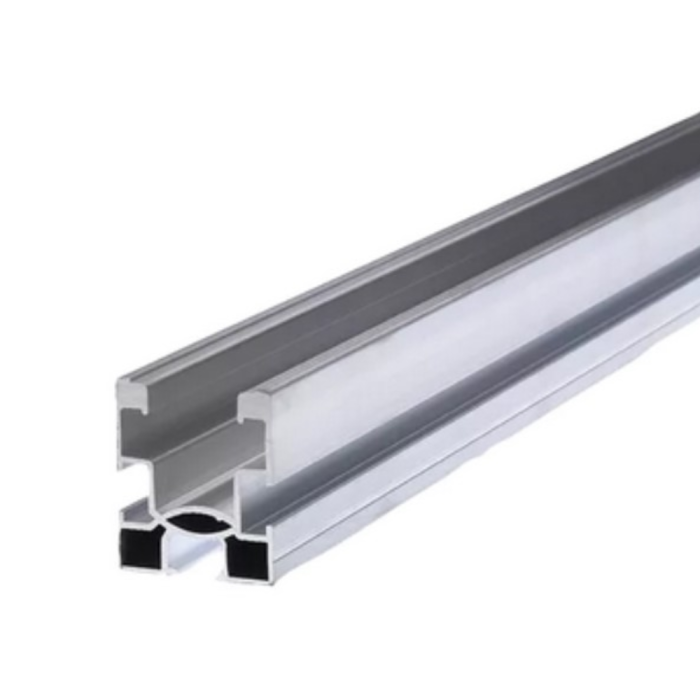

Profilo Pannelli Fotovoltaici FISHER SOLARFISH 3,35Mt In Alluminio

Caratteristiche principali

Sezione di altezza 44 mm per la massima versatilità

Compatibile sia con morsetti universali PMU / PMCU che con morsetti preassemblati PM-F / PM-C.

Versione in verga da 3,35 metri.

Alluminio AW 6063 T6

Il profilo in alluminio universale per installazioni fotovoltaiche su tetti a falda e tetti piani

Vantaggi

Universale: il profilo in alluminio SolarFish è adatto per le installazioni fotovoltaiche sia su tetti a falda che tetti piani.

Facile e veloce: installazione rapida nelle cave inferiore e laterali con viti SKS M 8 o vite testa a martello RHS e nella cava superiore con il dado testa a martello FCN AL e staffe MW (per giunti incrociati).

No sfrido: la lunghezza ottimizzata riduce gli sfridi e facilita la movimentazione in cantiere.

Interasse massimo consentito 1800 mm, in funzione delle azioni neve e vento calcolate secondo la Normativa Nazionale vigente.

SolarFish è un profilo in lega di alluminio che può essere utilizzato sulle coperture sia piane che a falda per installazioni fotovoltaiche.

Oltre a essere estremamente versatile, il profilo consente un'installazione facile e veloce.

Nelle cave inferiori e laterali possono essere applicate delle viti SKS M 8 o viti a testa a martello RHS.

Nella cava superiore con il dado testa a martello FCN AL e staffe MW per giunti incrociati.

Il profilo è stato progettato con una lunghezza tale da ridurre gli sfridi e facilitare la movimentazione in cantiere.

SolarFish può essere applicato su tetto a falda con ganci GTA 1, GTA 2, GTA 3, GC, GTP, GTPR, GT130 e GTX150.

Sui sistemi di copertura piana possono è idoneo per installazioni con triangoli STFS 10°-13°, STFS 10°-15°, STFS 25°-30°-35°.

Proprietà:

Lega di alluminio AW 6063 T6 secondo EN 755-2:2013

Certificazioni:

TUV - R 60154136

Applicazioni

Realizzazione di strutture per pannelli fotovoltaici, idoneo per:

Coperture a falda in tegole o coppi con:

Gancio GTA1

Gancio GTA2

Gancio GTA3

Gancio GT 130 e GT 150 (5 mm)

Gancio GC

Gancio GTP

Gancio GTPR

Coperture in lastre ondulate con:

Vite doppio filetto STSR

Vite doppio filetto STSI

Coperture in lamiera aggraffata con:

Morsetto DLA

Morsetto DLAK

Coperture in lastre ondulate con:

Triangoli STFN

Triangoli STFS

Coperture industriali in tegoli CAP con:

Solar-Y

Lunghezza: 3,35 mm

Sezione trasversale profilo: 3,42 cm²
