ALLINOX Raccordo Tubo a Sella Canna Fumaria Acciaio
Disponibile
- SKU
- ALLINOX/39.S
Descrizione / ALLINOX Raccordo Tubo a Sella Canna Fumaria Acciaio

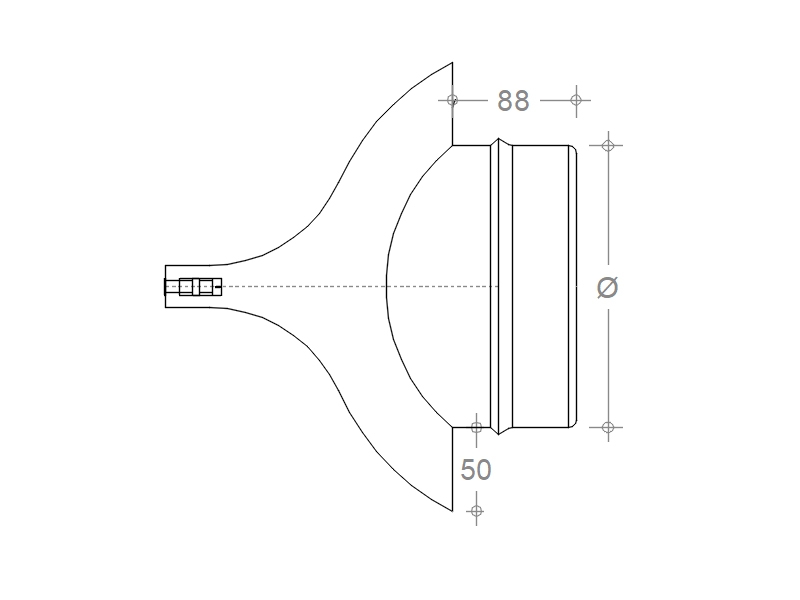

Il Raccordo a Sella INOX è un componente fondamentale che si utilizza per realizzare un raccordo a "T" 90° in una canna fumaria esistente.
Trova utilità in tutti i casi in cui si presenta la necessità di raccordare ad un sistema camino esistente una condotta o canale da fumo, ad esempio in caso di ristrutturazioni o di risanamenti di sistemi per i quali non è possibile effettuare interventi di nuovo impianto.
Il raccordo a sella è realizato con bicchiere maschio o femmina in funzione delle esigenze.
Per il montaggio, dopo avere adeguatamente forato o fresato il condotto principale, occorre posizionare l'innesto in corrispondenza del foro, e grazie al sistema a gancio si ottiene un rapido serraggio.
Bicchieratura: realizzata con sistema ad espansione oleodinamica di matrice e contromatrice che garantiscono innesti calibrati a tolleranza +/- mm 2.
Saldatura: punzonatura del codino al semicorpo.
Accessori: guarnizione siliconica a triplo labbro, per garantire la tenuta tra i giunti; fascetta di bloccaggio, per garantire serraggio e continuità del sistema.
Applicazioni:
Smaltimento dei prodotti derivanti da processi di combustione (Fumi) di gas metano, gasolio, legna e da ventilazione (Aria).
Funzionamento: a secco (D) o umido (W)
Pressioni: Positive per P1 = 200 Pa; Negative per N1 = 40 Pa.
Temperatura di Esercizio: Max 200°C con guarnizione siliconica e P1 200 Pa; Max 600°C senza guarnizione siliconica e N1 40 Pa.
